Jak przeprowadzić piony wodno-kanalizacyjne bez hałasu, przecieków i późniejszych nerwów

Wymiana instalacji wodno-kanalizacyjnej to temat, który brzmi jak „projekt na później”, dopóki nie usłyszysz w nocy bulgotania w rurach albo nie zobaczysz wilgotnej plamy na suficie. Wtedy okazuje się, że woda i ścieki nie wybaczają błędów wykonawczych. Najwięcej problemów rodzi prowadzenie pionów oraz izolacja akustyczna rur, bo to właśnie tam przepływ spotyka się z konstrukcją budynku: betonem, stropem i obudowami. Dobre wykonanie jest zwykle niewidoczne, dopiero brak jakości wychodzi na wierzch.

Jako inżynier budowy nie znoszę fuszerki, bo widziałem zbyt wiele „szybkich napraw”, które zamieniały mały kłopot w kosztowną przebudowę. Piony to nie jest miejsce na zgadywanie, a izolacja akustyczna nie jest ozdobą. Jeśli zrobisz to porządnie od razu, oszczędzasz sobie rozkuwania ścian, odzyskiwania tynku i tłumaczenia się przed domownikami.

Dlaczego piony robią największe zamieszanie

Pion wodny i pion kanalizacyjny pracują inaczej niż odcinki poziome. Woda w pionie ma własną dynamikę przepływu, a ścieki, szczególnie przy jednoczesnym korzystaniu z kilku punktów, generują szum, wibracje i uderzenia hydrauliczne. Do tego dochodzi praca budynku: osiadanie, mikrodrgania, termika. Rura, która „niespodziewanie” styka się z konstrukcją, potrafi przenieść dźwięk jak przewodnik drgań.

W praktyce największe kłopoty wynikają z braku kontroli nad trzema rzeczami: przebiegiem pionu, sposobem jego podparcia oraz sposobem prowadzenia w przejściach przez stropy i ściany. Kiedy te etapy się wygrywa, reszta układa się dużo łatwiej. Kiedy je się przegra, nawet najlepsza armatura nie uratuje sytuacji.

W jednej z realizacji miałem przypadek, w którym pion wody był „prawie równy”. Prawie robi różnicę. Po kilku tygodniach użytkowania zaczęły się charakterystyczne trzaski przy odkręcaniu kranów. Nie było to z winy baterii, tylko z powodu zbyt sztywnego kontaktu rury z elementem obudowy. Wystarczyły poprawki w mocowaniach i warstwie oddzielającej, a objaw zniknął.

Planowanie trasy: jak ustawić piony, żeby nie prosiły się o awarie

Zanim pojawi się pierwsza rura, trzeba spojrzeć na budynek jak na układ sił i dróg przepływu. Wytyczenie osi pionów powinno uwzględniać nie tylko projekt, ale też realne możliwości wykonawcze: lokalizację belek, grubości stropu, przewody w przegrodach oraz ograniczenia związane z obudowami. Jeśli pion przechodzi „na styk” z elementami konstrukcyjnymi, prawie zawsze kończy się to walką o luz technologiczny i oszczędzaniem na izolacji.

Kluczowe jest też wyprowadzenie pionów na właściwy poziom w pomieszczeniach. Oś rury musi pasować do strefy podejść do przyborów sanitarnych. Najczęstszy błąd? Poprowadzenie pionu „po na oko”, a później ratowanie sytuacji kolanami i wężykami, które nie powinny przejąć roli korekt przebiegu.

W praktyce lubię zaczynać od wizualizacji w miejscu montażu. Mierzę, zaznaczam punkty wejścia przez strop i przewiduję, gdzie będą uchwyty, obejmy i przejścia. To trwa dłużej na początku, ale skraca czas wykańczania, bo nie ma niespodzianek w środku prac.

Dobór średnic i materiału: ciszej albo głośniej już na etapie zakupu

Dobór średnicy wynika z bilansu i projektu, ale materiał i klasa akustyczna potrafią zmienić odczuwalny poziom hałasu. Rury kanalizacyjne dostępne są w różnych rozwiązaniach, a ich właściwości tłumiące drgania bywają różnicą między „słychać trochę” a „słychać wszystko”. W wodzie dochodzi dodatkowo temat sztywności układu i sposobu kompensacji, bo twarda konstrukcja łatwiej przenosi drgania dalej.

Nie chodzi o to, żeby zawsze brać najdroższy wariant. Chodzi o to, żeby dobrać system spójny: rury, kształtki, obejmy, przejścia i uszczelnienia. Rozsynchronizowane elementy potrafią dać nieszczelność albo wymusić obejmy w złych punktach.

Warto też pamiętać o właściwym sposobie łączenia. Złącza kielichowe w kanalizacji i odpowiednie uszczelnienia muszą być zrobione czysto i zgodnie z instrukcją producenta. „Da się, bo przecież trzyma” to zdanie, którego nie powinno się wypowiadać przy instalacjach.

Wymiana instalacji: kiedy rozkuwanie ma sens, a kiedy niszczy za dużo

Wymiana instalacji wodno-kanalizacyjnej niemal zawsze oznacza pracę w przegrodach. To są miejsca, gdzie błędy w prowadzeniu pionów wychodzą później pod sufitem albo w narożnikach ścian. Przed startem trzeba ocenić stan istniejących instalacji, sposób ułożenia i czy obecny przebieg da się wykorzystać. Czasem sensownie jest wymienić tylko odcinki problematyczne, a piony zostawić. Czasem jednak stary układ jest tak zakamieniony, skorodowany albo źle prowadzony, że naprawa byłaby tylko odłożeniem kłopotów.

Jeżeli planujesz rozkuwanie, potraktuj to jak element projektu, nie jako etap „po drodze”. Najpierw zabezpiecza się strefy pracy, potem wyznacza punkty cięcia i planuje kolejność montażu. Najgorszy scenariusz to rozkuć pół ściany, zostawić ucięte końcówki na dwa dni i liczyć, że wszystko się ułoży samo.

W jednej remontowej roboty domowej ekipa zaczęła od rozbierania obudowy bez zabezpieczenia strefy przejść. Gdy przyszło do wstawienia nowego pionu, okazało się, że trzeba było poszerzać bruzdę, a to pociągnęło za sobą przebudowę warstw wykończeniowych. Ostatecznie wyszło drożej, niż gdyby od początku zrobić porządny plan przejść.

Prosty i skuteczny montaż pionów: zasady, których nie trzeba lubić

Nie lubię zasad „bo tak się robi”, ale tu one naprawdę ratują sytuację. Prowadząc piony, musisz utrzymać pionowość, zapewnić właściwe podparcie i dać instalacji warunki do pracy bez przenoszenia drgań na konstrukcję.

Piony ustawia się według wytyczonej osi. Używa się poziomicy laserowej i kontroluje odchylenia zarówno w miejscu startu, jak i w okolicach przejść. Każde „minimalne odchylenie” sumuje się na długości. Gdy potem dochodzi montaż obudowy, okazuje się, że w jednym miejscu brakuje centymetra i trzeba kombinować z kształtem stelaża.

Uchwyty i podparcia: gdzie mocować, żeby nie robić rury „sprężyną”

Uchwyty nie są dekoracją. One decydują o tym, czy rura będzie pracować w swoim środowisku, czy przejmie drgania i wyśle je do ścian i stropów. Przy montażu trzeba przewidzieć, że przewody zmieniają długość w wyniku temperatury, a przy pionach kanalizacyjnych dodatkowo pojawia się zjawisko pulsacji przepływu.

Stosuje się elementy mocujące zgodnie z systemem producenta. Ważny jest rozstaw podpór, właściwy rodzaj obejm i to, czy w mocowaniu zachowuje się elementy oddzielające. Jeśli uchwyt ściska rurę „na twardo”, drgania idą dalej. Jeśli jest oddzielenie, instalacja staje się bardziej cicha i mniej przenosi dźwięk.

W praktyce największe różnice akustyczne widać właśnie w miejscach mocowań. Tam, gdzie uchwyty były poprawione po montażu, a izolacja uzupełniona, hałas spadł wyraźnie, nawet bez wymiany całych odcinków.

Przejścia przez stropy i ściany: technika, która ma znaczenie bardziej niż wygląda

Przejścia przez przegrody są newralgiczne. To tam najłatwiej o dźwięk przenikający przez przęsła, a także o nieszczelności po stronie pożarowej lub akustycznej. Stosuje się dedykowane tuleje, przepusty i uszczelnienia dopasowane do materiału rury. Przepust musi pozwolić na pracę instalacji, ale nie może tworzyć „szczelin komunikacyjnych” dla dźwięku.

Jeśli rura przechodzi przez strop, nie można liczyć, że zwykła pianka naprawi sprawę. Pianka często nie daje stabilnego połączenia akustycznego i bywa, że kurczy się, a po czasie pojawia się luz. Zamiast tego dobiera się systemowe rozwiązania: masa uszczelniająca lub uszczelnienie elastyczne, odpowiednie dla warunków danego producenta i klasy przegrody.

Izolacja akustyczna rur: gdzie zwykle powstaje hałas

Hałas w instalacji kanalizacyjnej rzadko bierze się z samego faktu, że przepływa ciecz. On powstaje, gdy drgania z rury trafiają do elementów budynku. Izolacja akustyczna rur ma przerwać drogę przenoszenia drgań i ograniczyć przenikanie dźwięku przez przegrody. Najczęściej problemem są dwa miejsca: obudowy oraz mostki sztywne w strefie mocowań i przejść.

Najgorsze są sytuacje, w których rura ma kontakt z profilami stelaża, łatami pod zabudowę lub konstrukcją bez przekładki. Wtedy dźwięk nie tyle „słychać”, co „wędruje”. Domownik słyszy oddzielne odgłosy, a nie jednolity szum, i to potrafi irytować bardziej niż samo natężenie.

Materiały do izolacji: co działa, a co tylko udaje

W izolacji akustycznej stosuje się dedykowane rozwiązania. Najczęściej spotkasz maty i otuliny z materiałów o właściwościach tłumiących drgania, czasem z warstwą osłonową ograniczającą wchłanianie wilgoci. Dobór zależy od tego, czy izolujesz pion wodny czy kanalizacyjny, oraz od warunków w przegrodzie.

Istotne jest też wykonanie: izolacja ma być ciągła, bez szczelin na stykach. W miejscach obejm i uchwytów nie może zabraknąć przekładki. Jeżeli izolacja „urwana” jest przy uchwycie, powstaje mostek akustyczny. To jak zostawić drzwi w mieszkaniu otwarte, nawet jeśli reszta okien dobrze przylega.

Widziałem izolacje zrobione szybko, z pominieciem newralgicznych punktów. Ekipa „owinęła” rurę otuliną, ale przy mocowaniu użyto twardych obejm bez elementu elastycznego. Efekt? Hałas wrócił po pierwszych dniach użytkowania, bo drgania znalazły drogę najkrótszą.

Izolacja przy obudowach: stelaż musi być oddzielony od rury

Obudowy pionów często wyglądają tak samo, ale wykonanie może całkowicie zmienić akustykę. Rura nie powinna dotykać profili. W praktyce oznacza to zachowanie szczeliny i właściwe wypełnienie przestrzeni materiałem tłumiącym, a także zastosowanie przekładek w miejscach mocowań.

W zabudowie g-k zwraca się uwagę na sposób mocowania płyt do konstrukcji oraz na to, czy wypełnienie obudowy nie jest przypadkowe. Materiał wewnątrz obudowy ma pracować jako bariera akustyczna, a nie jako wypełniacz „żeby było co w środku”.

Jeśli w obudowie przewidujesz rewizje serwisowe, to też trzeba zrobić z głową. Służą do kontroli i ewentualnych napraw, ale nieszczelna rewizja akustycznie potrafi być głośniejsza niż sama rura w otoczeniu.

Prowadzenie pionów a szczelność: akustyka i hydraulika są splecione

W teorii to dwa różne tematy, ale w budynku łączy je jedno: przegrody i przenikanie drgań oraz powietrza. Nieszczelne uszczelnienia w przejściach mogą powodować nie tylko zawilgocenie, ale też zmianę sposobu przenoszenia dźwięku. Jeśli wokół rury jest szczelina, dźwięk może „przeskakiwać” do wnętrza obudowy, a potem do pomieszczenia.

Dlatego izolacja akustyczna powinna iść w parze z poprawnym uszczelnieniem. Stosuje się elastyczne masy lub uszczelki, dopasowane do warunków i temperatury pracy. Kluczowe jest, żeby nie tworzyć sztywnych połączeń, które zniosą tłumienie.

Uszczelnianie przejść: jak uniknąć mostków akustycznych

Mostek akustyczny powstaje, gdy element przewodzący drgania łączy bezpośrednio instalację z konstrukcją. W praktyce oznacza to zbyt sztywne wypełnienie szczeliny, brak przekładki lub nieprawidłowe tuleje. Rozwiązaniem jest zachowanie przewidzianej przez system konstrukcji: tuleja przejściowa, właściwe uszczelnienie i wypełnienie, które tłumi, a nie tylko wypełnia.

Jeżeli instalacja przechodzi przez strop, szczególnie ważne jest zachowanie wymagań dotyczących ognioodporności, ale akustyka i tak zostaje po drodze. W tym miejscu lubię kontrolować szczegóły „ostatnich 5 centymetrów”. To tam ludzie najczęściej oszczędzają czas.

Kontrola jakości po montażu: szybkie testy zamiast późnego żalu

Nie ma lepszego momentu na korektę niż zaraz po zakończeniu prac montażowych, zanim zabudowa zostanie zamknięta. Kontrola obejmuje zarówno testy szczelności, jak i ocenę akustyczną w realnych warunkach użytkowania. W praktyce wystarczy włączyć wypływ i spłukiwanie, sprawdzić, czy nie ma niepokojących dźwięków, oraz czy gdzieś nie pojawiają się wilgotne ślady.

Jeśli pion kanalizacyjny zaczyna „śpiewać” w konkretnym miejscu, zwykle problem tkwi w mocowaniu albo w obudowie. Dźwięk ma wtedy kierunek, nie jest rozlany. To pozwala znaleźć przyczynę bez rozkuwania wszystkiego.

W jednym z domów test roboczy zrobiłem nieco wcześniej, zanim zamknięto zabudowę. Wyszło, że obudowa dotykała rury w jednym punkcie. Poprawka trwała kilkanaście minut, a akustyka zmieniła się dramatycznie. Gdybym zamknął płytę, miałbym po czasie rozbieranie i nerwy.

Najczęstsze błędy przy pionach i izolacji akustycznej rur

Każda ekipa ma swoje „wynalazki”. Niestety przy instalacjach wynalazczość bywa droga. Poniżej zebrałem typowe wpadki, które pojawiają się regularnie, niezależnie od tego, czy obiekt to dom jednorodzinny, czy większa inwestycja.

• Zła pionowość rury i „korekta na kolanach” w odcinkach, które nie powinny być korygowane.

• Brak przekładek w uchwytach, przez co rura staje się częścią konstrukcji i przenosi drgania.

• Uszczelnienia wykonane chaotycznie w przejściach, bez systemowych tulei i bez elastyczności.

• Obudowa stykająca się z rurą albo zbyt ubogie wypełnienie przestrzeni tłumiącej.

• Izolacja przerwana w miejscach mocowań, przez co powstają mostki akustyczne.

• Pomijanie testów po montażu i zamykanie instalacji, zanim wykryje się źródło hałasu lub nieszczelność.

Widzisz tu motyw przewodni? Zwykle problemem nie jest „jedna zła decyzja”, tylko sumowanie drobnych błędów: trochę za ciasno, trochę na skróty, trochę zrobione bez dopasowania systemu. A potem w nocy słychać wszystko.

Przykład z budowy: jak poprawiamy akustykę bez burzenia

Zdarza się, że inwestor słyszy problem dopiero po zasłonięciu pionu. Rozbieranie zabudowy to najgorszy plan, więc szukamy rozwiązania, które ograniczy ingerencję. Zwykle zaczynam od lokalizacji miejsca, z którego dźwięk wychodzi najłatwiej. Potem sprawdzam uchwyty i połączenia w strefie między rurą a konstrukcją obudowy.

W jednym przypadku hałas był najbardziej słyszalny w okolicach konkretnego mocowania. Okazało się, że pod obejmą zabrakło elementu oddzielającego, a wypełnienie obudowy miało przerwę wzdłuż profilu. Zastosowanie przekładki i uzupełnienie warstwy tłumiącej rozwiązało problem w dużej mierze. To przykład tego, że izolacja działa jak system: jeśli uszczelnisz i odetniesz drgania w jednym newralgicznym punkcie, cały układ zaczyna zachowywać się inaczej.

Organizacja robót: kolejność prac ma znaczenie dla akustyki

Porządek robót przy pionach to więcej niż wygoda. Kolejność wpływa na jakość przejść, na możliwość kontroli szczelności oraz na ciągłość izolacji. Jeżeli izolację robisz, zanim zostaną zamontowane uchwyty i przepusty, a potem wracasz do poprawek, najczęściej kończysz z lukami w warstwie tłumiącej.

Dlatego lubię schemat: montaż rury, wykonanie przejść i mocowań, test szczelności, dopiero potem zabudowa i izolacja w sposób ciągły. Jeśli w projekcie jest potrzeba zmian, lepiej wprowadzić je przed zamknięciem elementów obudowy, bo potem każdy powrót do tematu to koszt czasu i materiałów.

Koordynacja z pracami elektrycznymi i wentylacją

Piony często „spotykają się” z innymi instalacjami w strefach technicznych i w podwieszeniach. Wtedy łatwo o kolizje, a z kolizjami przychodzą improwizacje. Dla akustyki kluczowe jest, aby nie robić sytuacji, w której rura jest przyciśnięta przez inne przewody lub przez elementy stelaża, a izolacja nie ma miejsca na poprawne ułożenie.

W praktyce warto na etapie planowania przejrzeć, gdzie będą przechodziły instalacje towarzyszące. To pozwala ograniczyć liczbę przeróbek w bruzdach i ogranicza ryzyko powstania mostków akustycznych w miejscach, które trudno później kontrolować.

Dobór rozwiązań do typowych układów w domu

W każdym domu piony mają trochę inny charakter, ale można wyróżnić kilka powtarzalnych sytuacji. Inne są układy w zabudowie nad stropem, inne przy podwieszeniach, a jeszcze inne w strefach, gdzie piony idą w masie ściany.

Dlatego dobór sposobu prowadzenia i izolacji powinien wynikać z konstrukcji, nie z przyzwyczajeń. Jeśli pion biegnie w szybie instalacyjnym, łatwiej uzyskać ciągłość izolacji. Jeśli przebiega w wąskiej bruździe, liczy się jakość przejść i elastyczność mocowań. W każdym wariancie trzeba myśleć o drganiach i o tym, gdzie może powstać szczelina akustyczna.

Tabela: co sprawdzić, zanim zakryjesz piony

Obszar	Na co patrzeć	Typowy sygnał błędu
Mocowania	Rozstaw, obejmy, przekładki oddzielające	Trzaski przy otwieraniu wody lub szum przy spłukiwaniu
Przejścia przez stropy	Tuleje, uszczelnienia elastyczne, brak sztywnych mostków	Wilgoć w sąsiednich pomieszczeniach albo dźwięk „przebija się” przez strop
Obudowa	Szczelina od rury, wypełnienie materiałem tłumiącym	Głośny „pogłos” w obudowie zamiast stłumionego odgłosu
Izolacja	Ciągłość, brak przerw przy obejmach	Zlokalizowany punkt, w którym hałas jest największy

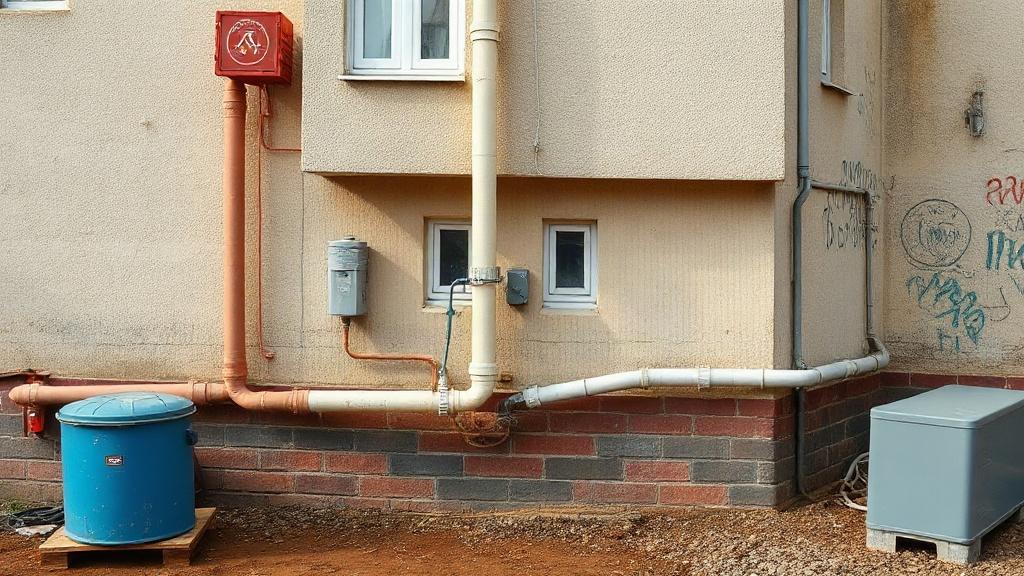

Serwis i dostęp: pion ma działać, ale musi być do niego dojście

Instalacja nie jest wieczna i to warto przyjąć bez wahania. Modernizacja, przegląd, czyszczenie kanalizacji czy wymiana elementu uszczelniającego mogą być konieczne. Dlatego projekt zabudowy powinien przewidywać dostęp serwisowy w miejscach, gdzie realnie wykonuje się prace.

Dostęp serwisowy nie może jednak zniszczyć akustyki. Zdarza się, że pokrywy rewizyjne montuje się „na styk”, bez właściwego uszczelnienia, a wtedy dźwięk i zapachy znajdują sobie drogę. Trzeba więc traktować je jak element systemu, a nie jak improwizację w ostatnim etapie.

Jak planować otwory rewizyjne w obudowach

Otwory rewizyjne najlepiej lokalizować przy newralgicznych punktach: w okolicach złącz, tam gdzie jest największe ryzyko zapchania oraz w strefach przewidzianych przez dobór systemu. Ważne jest, by przewidzieć ich wymiary tak, aby nie utrudniać czyszczenia i napraw.

W praktyce najwięcej problemów robi zbyt mała klapa. Czyszczenie wtedy odbywa się „na siłę”, co przyspiesza zużycie elementów i zwiększa ryzyko uszkodzeń. A uszkodzenia w instalacjach wodno-kanalizacyjnych zawsze mają cenę, tylko nie zawsze od razu widać, jaką.

Estetyka bez kompromisu: obudowa pionów może być i cicha, i porządna

Dobrze wykonana obudowa nie musi wyglądać jak typowa „skrzynka instalacyjna”. Może być równa, schludna i pasować do wnętrza. Jednocześnie jej konstrukcja musi spełniać zadanie akustyczne: oddzielać rurę od przegród i tłumić drgania.

Różnica między ładnym a poprawnym wykonaniem polega na detalach. Równy montaż płyt i przemyślana geometra to jedno, ale ważne jest także wypełnienie, sposób mocowania i to, czy w środku nie powstają twarde połączenia przenoszące dźwięk. Kiedy obudowa jest zrobiona prawidłowo, większość ludzi przestaje w ogóle myśleć o pionie. To najlepsza recenzja.

Co zabiera najwięcej czasu i nerwów w praktyce

Zwykle nie jest to samo ułożenie rury. Czas zabiera dopasowanie do przejść, korekty po kolizjach z konstrukcją oraz poprawki po pierwszych testach. Najwięcej frustracji pojawia się wtedy, gdy hałas ujawnia się po zamknięciu zabudowy. Wtedy trzeba wracać do pracy „od środka” i liczyć się z tym, że wykończenie ucierpi.

Dlatego wolę inwestować czas wcześniej w kontrolę i w dobre materiały. Jeśli dobrze ustawisz piony, zadbasz o mocowania i wykonasz ciągłą izolację, to potem nie będziesz biegać po domu z latarką w poszukiwaniu źródła dźwięku.

Ostateczne wykończenie: jak domknąć robotę, żeby instalacja pracowała spokojnie

Gdy przejścia są uszczelnione, piony stabilne, a izolacja zrobiona bez przerw, pozostaje kwestia wykończenia. Tu też łatwo o błędy: zbyt sztywne wypełnienia, przypadkowe dociśnięcie obudowy do rury lub pozostawienie pustek powietrznych tam, gdzie powinien być materiał tłumiący.

Na etapie końcowym wykonuje się testy końcowe i obserwuje zachowanie instalacji w czasie. Kanał i woda mają swoje rytmy, zwłaszcza przy codziennym użytkowaniu. Jeśli wszystko jest ustawione prawidłowo, instalacja będzie cicha, a w przejściach nie pojawi się wilgoć ani niepokojące odgłosy.

Kiedy warto dać prowadzenie w ręce wykonawcy, który umie akustykę

Nie każdy „robi hydraulikę” rozumie akustykę rur. A to, czy usłyszysz wodę w nocy, zależy od szczegółów, które dla laika są niewidoczne: rodzaj obejm, przekładki, układ izolacji w obudowie, sposób uszczelnienia przejścia oraz jakość testów po montażu. Jeśli ekipa podchodzi do tematu jak do zwykłej pracy montażowej, a nie jak do systemu, ryzyko błędu rośnie.

Ja zawsze powtarzam: instalacja jest jak zespół muzyczny. Nawet jeśli jeden instrument jest świetny, zły dobór elementów i brak strojenia psują efekt całości. W domach słychać „fałsz”, kiedy drgania trafiają do konstrukcji i kiedy izolacja akustyczna nie przerywa ich drogi.

Jeśli jednak wybierzesz ekipę, która potrafi zaplanować przebiegi, poprawnie prowadzić piony i wykonać izolację tak, by była ciągła i bez mostków, efekt pojawia się szybko. Ciche działanie instalacji przestaje być dodatkiem, a staje się standardem, który docenia się szczególnie wtedy, gdy dom jest już gotowy i nie ma ochoty na remont.

Gdy to wszystko zrobisz porządnie, piony wodno-kanalizacyjne stają się niewidocznym zapleczem domu. Działają, nie przeszkadzają i nie przypominają o sobie hałasem. A ty dostajesz rzecz rzadką w budownictwie: spokój na lata.
